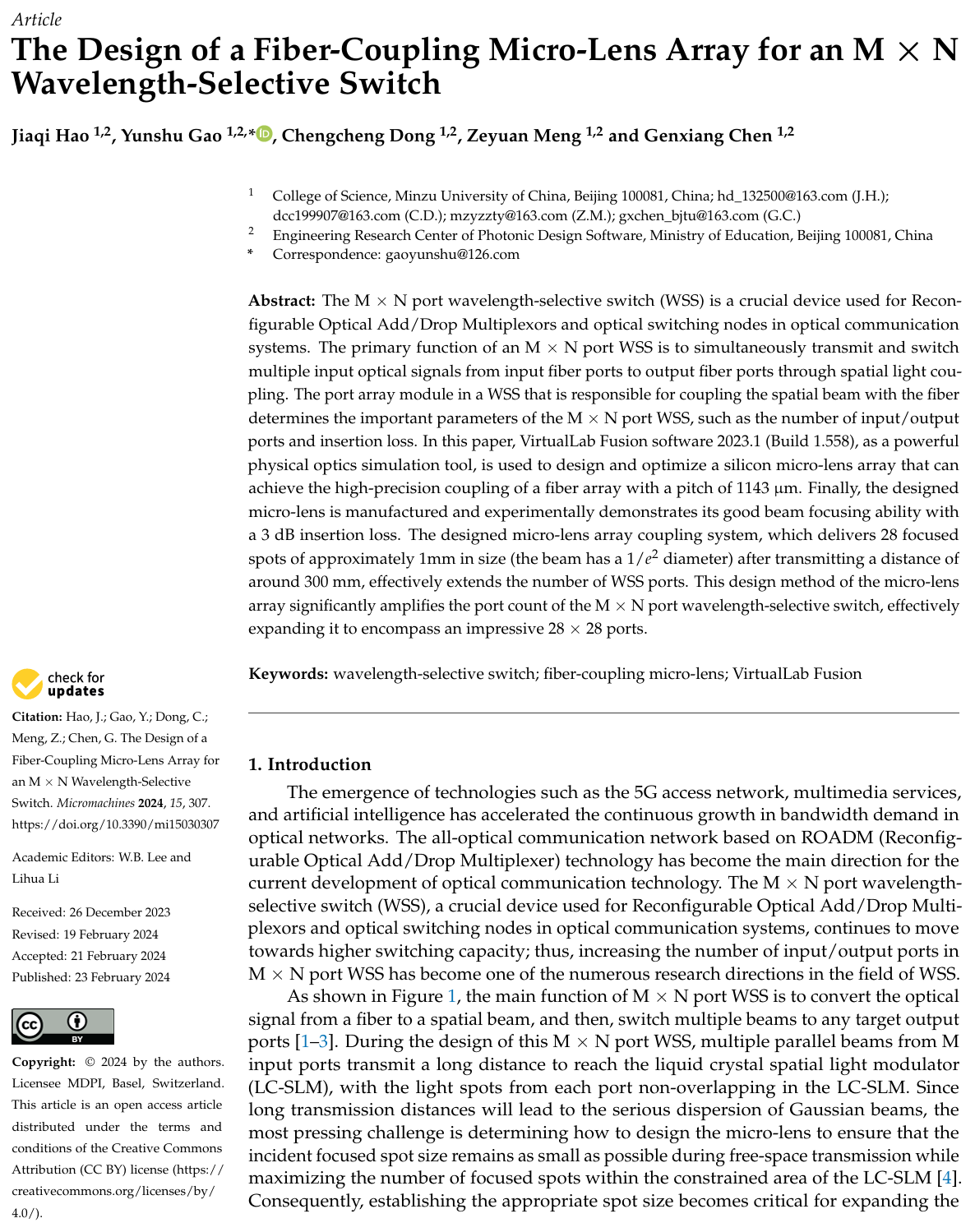

用于M×N陣列波長選擇開關的光纖耦合微透鏡陣列設計

時間:2025-11-14 10:31來源:訊技光電作者: 技術部點擊:次打印

摘要：M×N端口波長選擇開關（WSS）是光通信系統中可重構光分插復用器和光交換節點的重要器件。其主要功能是通過空間光耦合技術，將多個輸入光信號同時傳輸并切換至輸出光纖端口。WSS中負責將空間光束與光纖耦合的端口陣列模塊，決定了M×N端口WSS的關鍵參數，如輸入/輸出端口數量和插入損耗。本文采用強大的物理光學仿真工具VirtualLab Fusion 2023.1（Build 1.558）軟件，設計優化了硅基微透鏡陣列，實現1143 μm間距光纖陣列的高精度耦合。最終，所設計的微透鏡經制造驗證，在3 dB插入損耗條件下展現出優異的聚焦能力。該微透鏡陣列耦合系統在傳輸約300 mm距離后，可生成28個直徑約1mm（光束1/e²直徑）的聚焦光斑，顯著擴展了波長選擇開關的端口數量。該微透鏡陣列設計方法顯著提升了M×N端口波長選擇開關的端口數量，成功擴展至令人矚目的28×28端口規模。
