本案例的目的是仿真圖像經過圖像處理轉化成二進制信號之后，在光纖系統中進行傳輸，最后經過圖像恢復得到傳輸后的圖像，并觀察眼圖來評估傳輸質量。
一、黑白圖像傳輸
首先，我們搭建一個如圖1所示的系統布局。
圖1.黑白圖像傳輸系統布局
在這個鏈路中，我們將圖片導入到黑白圖像數字化組件（Black and White Image Digitizer），該組件將圖片轉化成二進制信號，生成的信號會調制載波經過50km的光纖系統進行傳輸，光電轉化并濾波之后，我們用數據恢復器件（Data Recovery）來恢復二進制信號，再用圖像重構組件（Image Reconstructor）接收二進制信號實現對傳輸之后圖像的恢復。
對于黑白圖像數字化組件和圖像重構組件，設置如圖2所示：
（a）黑白圖像數字化組件設置
（b）圖像重構組件設置
圖2.黑白圖像數字化組件和圖像重構組件設置
運行程序，得到經光纖系統傳輸之后恢復后的圖像，與原圖像對比如圖3：
（a）原始圖像
（b）傳輸后恢復圖像
圖3.黑白圖片原始圖像與傳輸后恢復圖像對比
由于傳輸過程中存在損耗與色散，圖片恢復后產生部分失真。為了更直觀評估系統傳輸性能，我們可以進行眼圖分析，眼圖如圖4：
圖4.黑白圖片傳輸系統眼圖
二、彩色圖像傳輸
對于彩色圖片傳輸系統，我們搭建圖5所示光路。
圖5 彩色圖像傳輸系統布局
與黑白圖像傳輸布局類似，對于彩色圖像，只需將黑白圖像數字化組件改為彩色圖像數字化組件（Colored Image Digitizer）。
彩色圖像數字化組件與圖像重構組件設置如圖6所示：

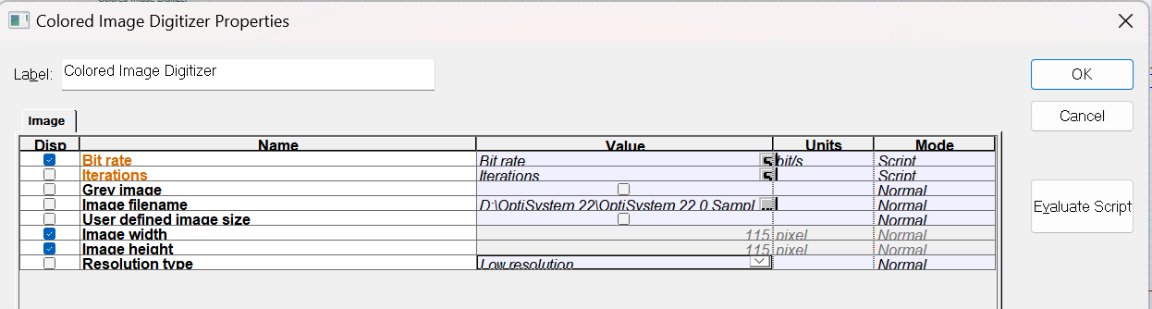

（a）彩色圖像數字化組件設置

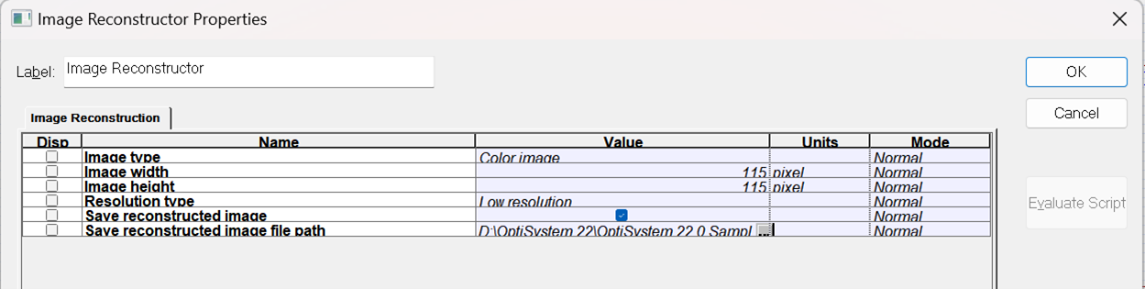

（b）圖像重構組件設置
圖6.彩色圖像數字化組件和圖像重構組件設置
對于彩色圖像，我們可以在彩色圖像數字化組件中選擇高分辨率和低分辨率。運行程序后，比較不同分辨率下的結果，如圖7所示：
（a）原始圖像
（b）（低分辨率）傳輸后恢復圖像
（c）（高分辨率）傳輸后恢復圖像
圖7.彩色圖片原始圖像與傳輸后恢復圖像對比
|
