TechWiz LCD 3D軟件版本更新說明（上）

時間:2025-08-05 17:02來源:訊技光電作者: 技術部點擊:次打印

最新版本號：

TechWiz LCD 3D [16,0,25,0730]

更新功能列表

更新功能詳細說明：

3D主程序功能更新

 轉動角度超過180度（Twist angle over 180 degrees）

使用摩擦角，LC可轉動180°以上（TechWiz LCD 3D / LC / Initial Distribution / ‘Twist angle over 180 degrees）

 平面光柵函數（Planar Grating）

TechWiz LCD 3D / LC / Initial Distribution / ‘Planar Grating

可以設置LC層的平面（X、Y軸）取向周期；它可以用于偏振體光柵（PVG）的仿真。

 PVG結構的仿真過程（利用平面光柵函數）

PVGs是一種光學器件，其利用ChLC在垂直方向的螺旋扭曲周期（𝚲𝑧）和水平方向的液晶排列周期（𝚲𝑥）來實現特定光學性能。

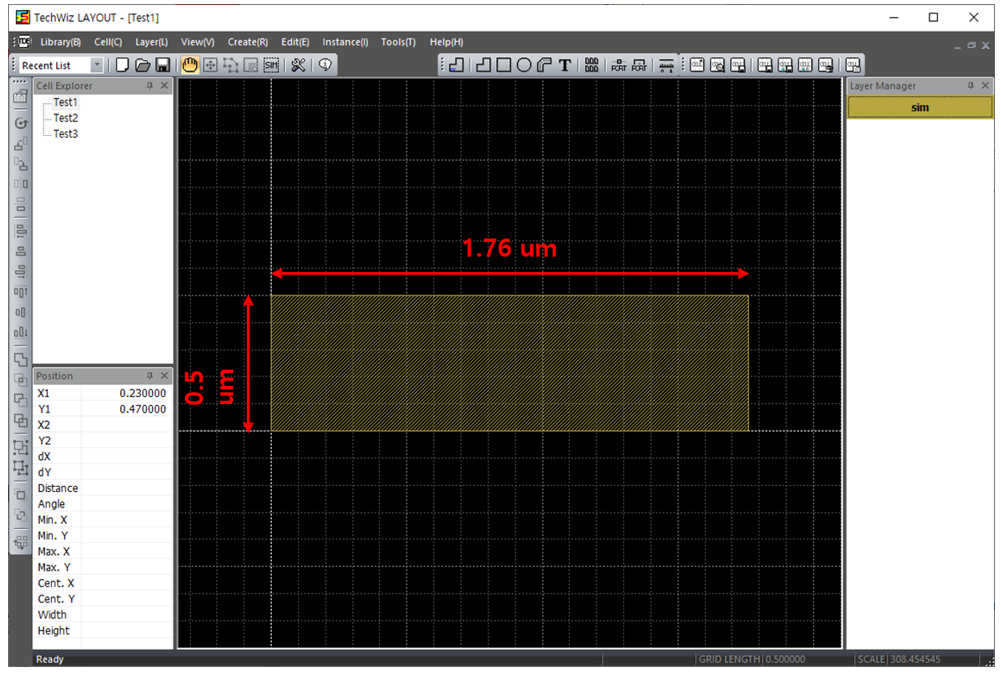

a) 生成模擬區域

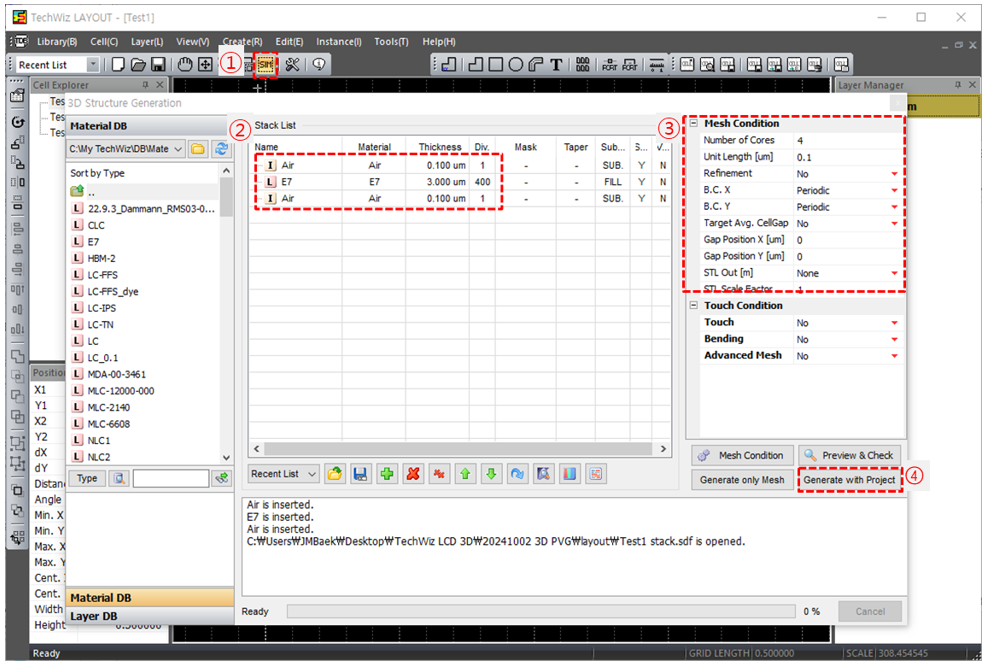

b) ① SIM (生成) → ②堆棧層并設置厚度→ ③設置網格條件→ ④ 生成網格

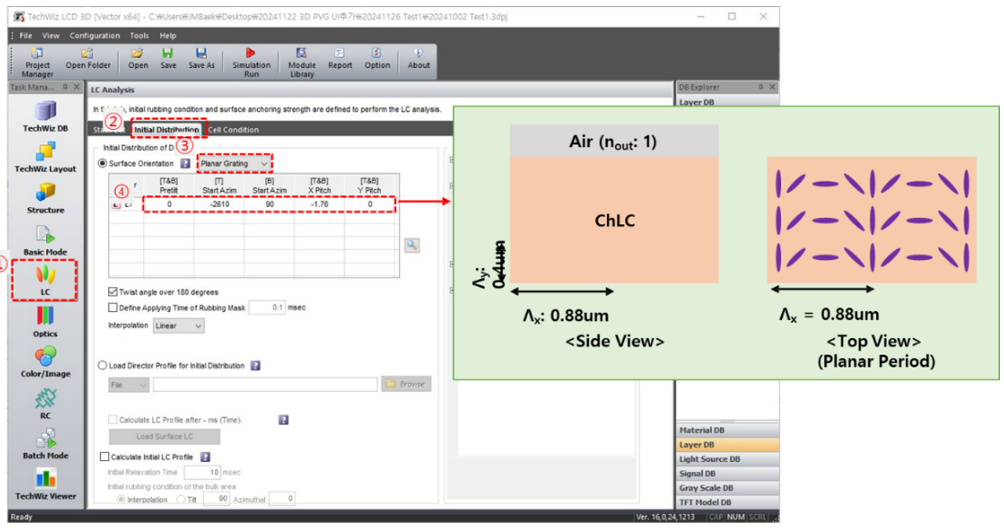

c) ①加載項目文件并選擇LC選項卡→ ②初始分布→ ③選擇平面光柵的表面方向 ④設置表面方向(+: 右旋手性/ -: 左旋手性)

d) ①選擇光學選項卡→ ②選擇Berreman的方法→ ③ 選項 → ➃ Berreman → ⑤選擇模式（表面反射率）

e) ①疊加光源→ ②設置偏振類型（左旋圓偏光）→ ③ 設置波長

f) ① 衍射選項→ ② 設置衍射條件

g) ①選擇批處理模式→ ②設置狀態→ ③ 仿真運行

h) LC分布結果在LC文件夾下的*.dat文件中

i) 衍射分析結果存儲于 OPTICS_DIFFRACTION 文件夾中的 *_diffraction.pol 文件內。

j) 衍射分析結果（顏色）存儲于 OPTICS_DIFFRACTION 文件夾中的 *_diffraction_COLOR文件內。

k) 衍射分析可以根據光源的偏振狀態進行
