VirtualLab Unity應用：定焦投影物鏡

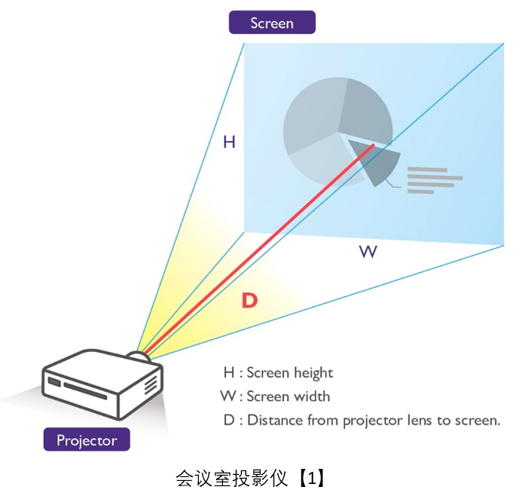

應用場景

定焦投影物鏡廣泛應用于光刻、投影顯示和工業檢測等領域，憑借其固定焦距設計，實現了成像穩定性與高分辨率的結合，具有畸變小、像質均勻等優點。在本案例中，將通過設計一個典型的定焦投影物鏡，演示在 VLU 中的光學設計流程，包括初始系統建立、像質分析、評價函數定義，優化以及結果展示。

案例說明

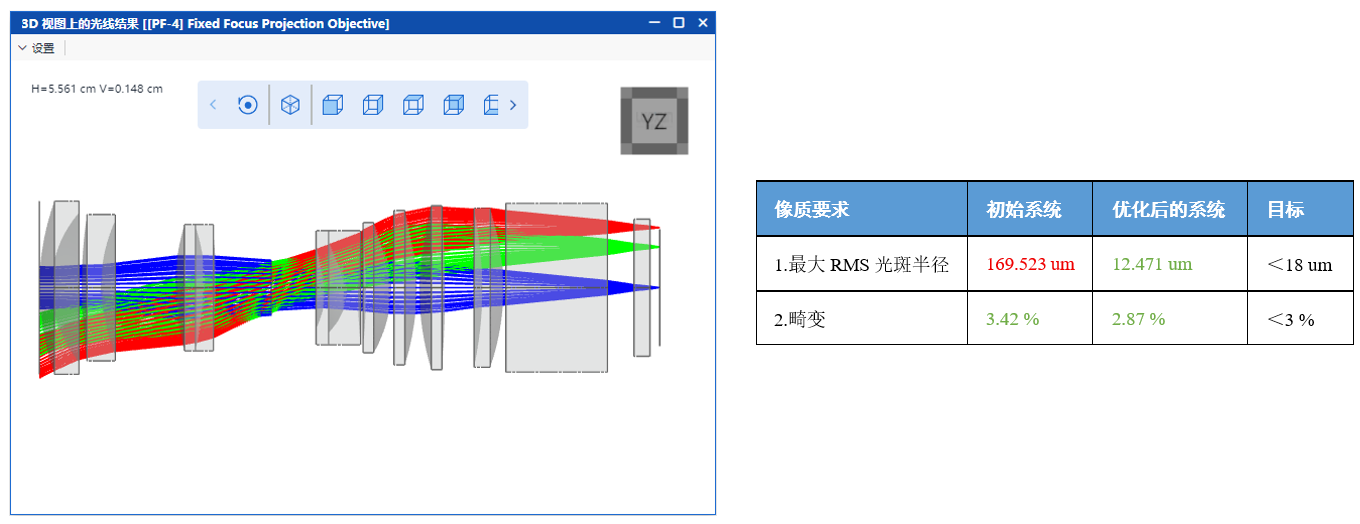

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。

優化后系統的3D光線追跡視圖

初始系統生成

根據案例說明，初始系統的前組鏡頭和后組鏡頭應具備以下原則：

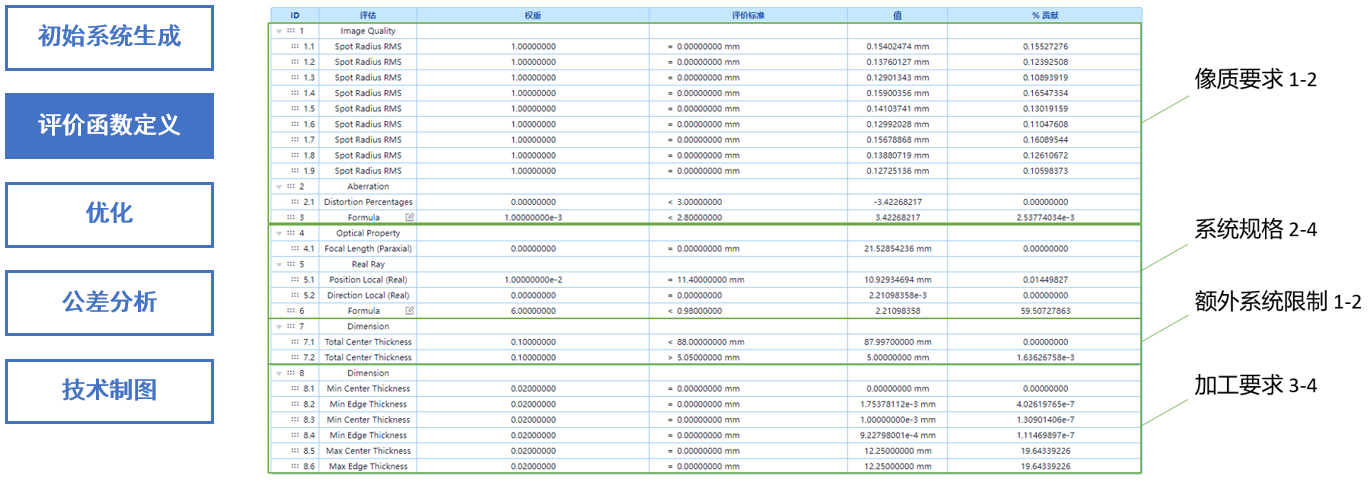

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。

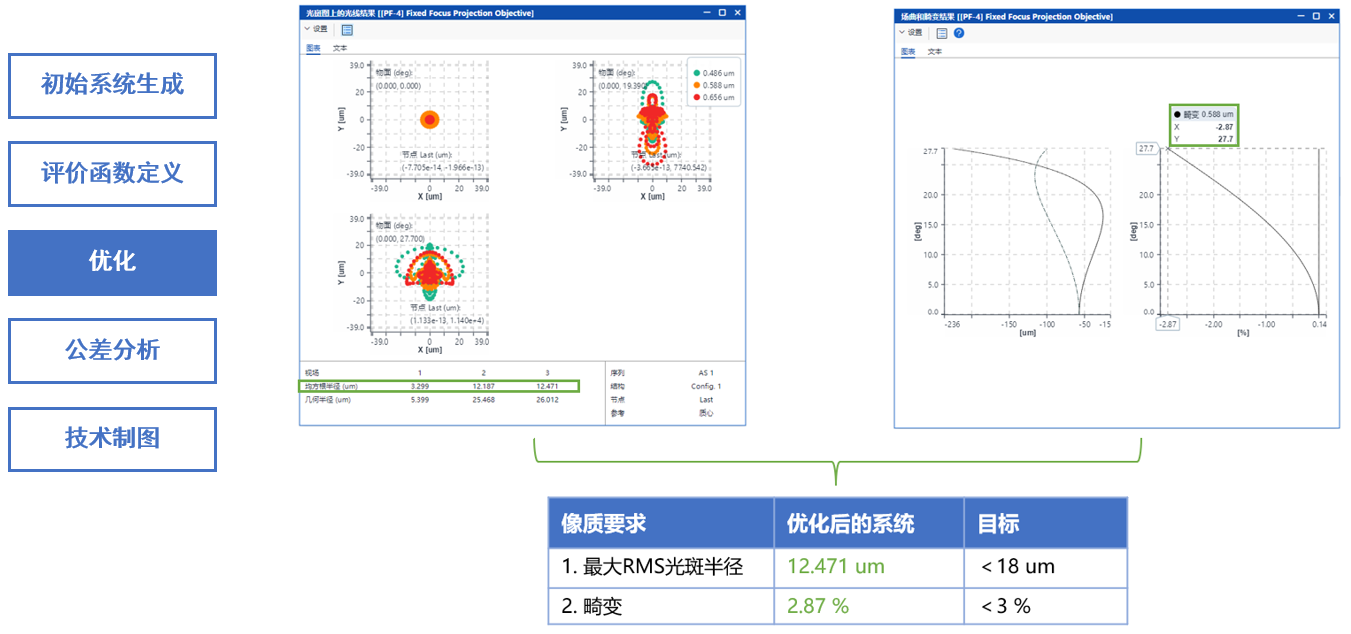

優化

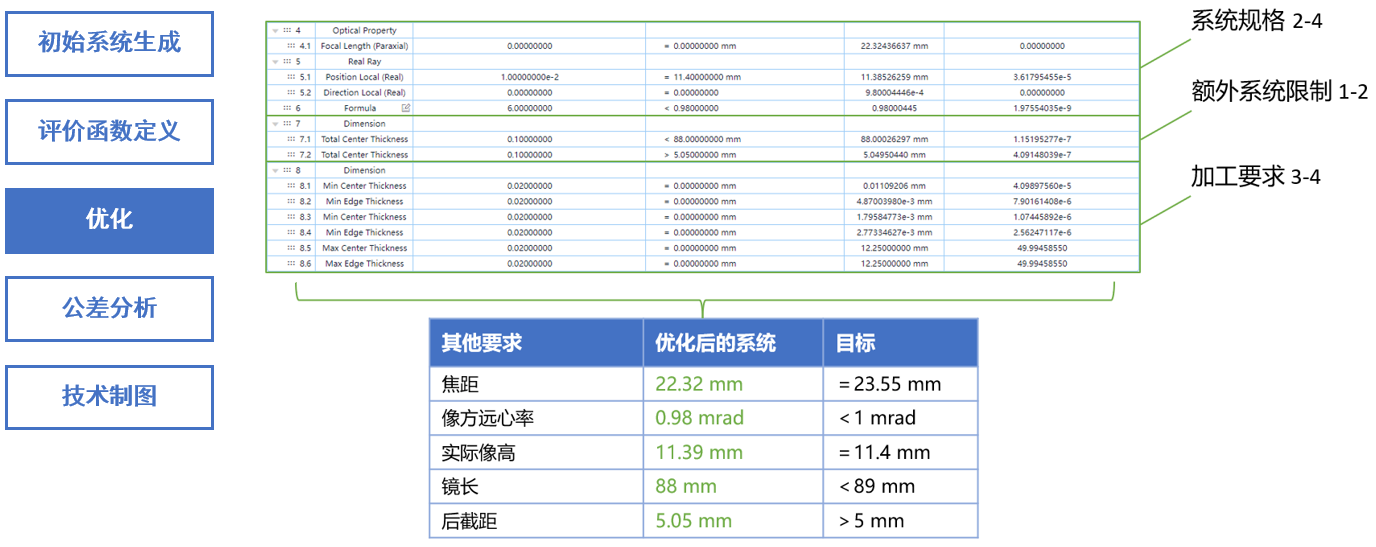

通過采用PSD算法進行優化后，滿足了像質要求 1-2、系統規格 2-4、額外系統限制1-2以及加工要求 3-4。

通過采用PSD算法進行優化后，滿足了像質要求 1-2、系統規格 2-4、額外系統限制1-2以及加工要求 3-4，此外系統規格1和加工要求1-2在初始系統生成時已滿足。
