VirtualLab Unity應用：廣角魚眼鏡頭

應用場景

廣角魚眼鏡頭在全景監控、虛擬現實、無人機環視、車載輔助駕駛和科學觀測等超大視場成像領域得到廣泛應用。該類鏡頭通過極短焦距與特殊投影設計，可實現接近或超過180°的寬視場成像。魚眼鏡頭通常采用多組非球面或自由曲面透鏡，以校正大視角下的像差并控制畸變；在需要時還可引入衍射光學元件（DOE）以提升成像質量并減輕結構重量。在本案例中，將通過設計一個典型的廣角魚眼鏡頭，演示在 VLU 中的光學設計流程，包括初始系統生成、像質分析、評價函數定義，優化以及結果展示。

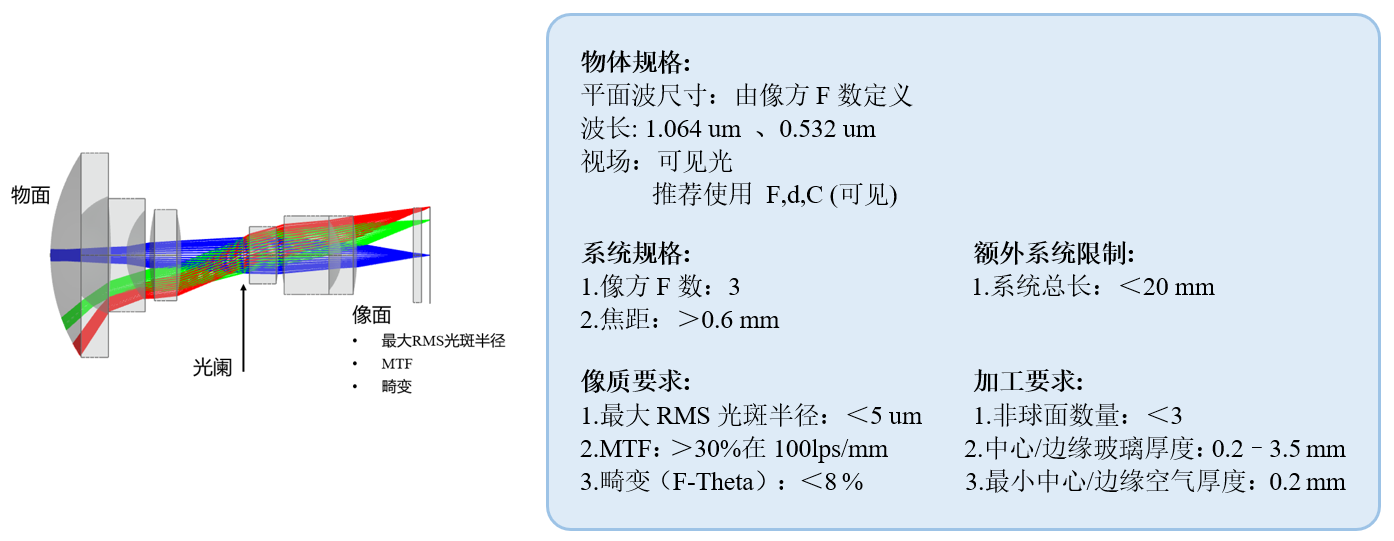

案例說明

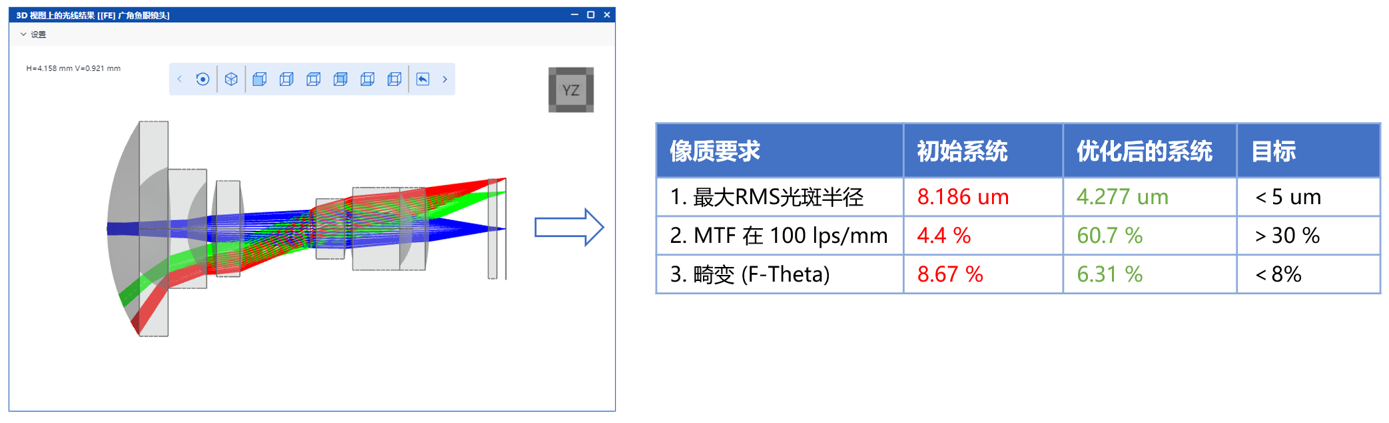

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

初始系統生成

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。

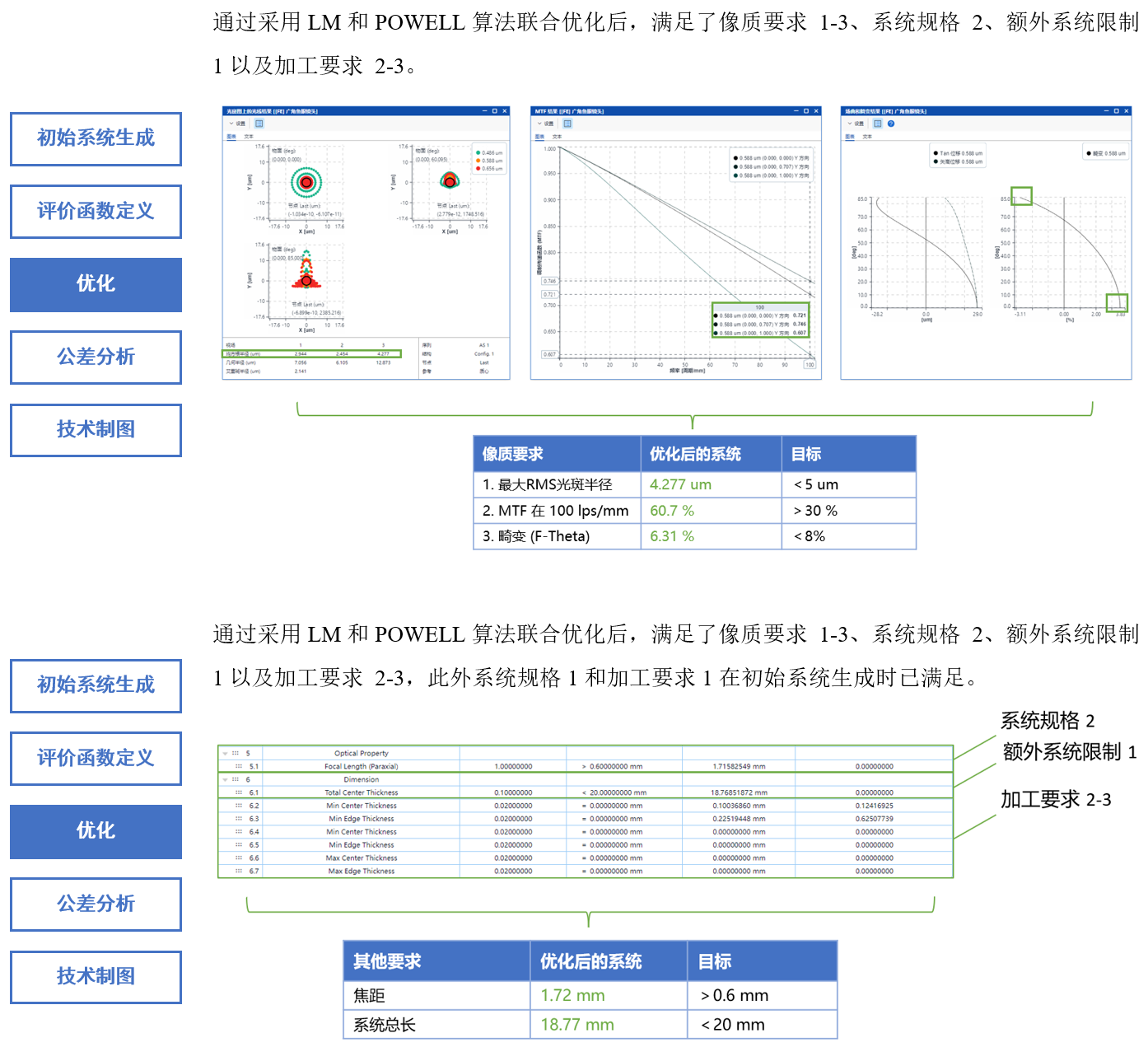

優化
